انتخاب کابل یکی از تصمیمات کلیدی در برق کشی ساختمان های مسکونی است که اگر به درستی انجام نشود، ممکن است به مشکلات جدی منجر شود: اتصالات گسسته، افت ولتاژ، خطر آتش سوزی، خرابی وسایل برقی، یا هزینه های تعمیرات بالا. در این مقاله آموزشی-تحلیلی، با پنج نکته مهم که هر مالک، پیمانکار یا برق کار ساختمان باید بداند، آشنا می شوید. اگر می خواهید از اشتباه های رایج جلوگیری کنید و انتخاب کابل مناسب را با اطمینان بیشتر انجام دهید، تا پایان همراه ما باشید.
چرا انتخاب کابل مناسب مهم است؟
ایمنی ساختمان
کابل هایی که سطح مقطع، نوع عایق یا جنس هادی نامناسب دارند، هنگام عبور جریان زیاد یا در شرایط دمای بالا گرم می شوند. گرما باعث خراب شدن عایق، تأثیر بر اتصالات و حتی احتمال آتش سوزی می شود.
عملکرد تجهیزات و جلوگیری از افت ولتاژ
افت ولتاژ زمانی رخ می دهد که کابل طولانی باشد یا هادی مقاومت زیادی داشته باشد. این افت می تواند باعث کاهش کارایی لوازم برقی، لرزش موتورها، روشنایی کم و حتی خرابی زودهنگام وسایل شود.
هزینه بلندمدت
شاید در نگاه اول هزینه خرید کابل آلومینیوم یا کابل دارای عایق مرغوب کمی بیشتر یا تفاوت داشته باشد، اما اگر انتخاب درست انجام شود، هزینه های جاری (تعمیر، تعویض، مصرف برق افزایش یافته) به مراتب کمتر خواهد بود.
۵ نکته مهم در انتخاب کابل مناسب برای ساختمان های مسکونی
سطح مقطع و ظرفیت جریان (آمپر)
هر کابل برق یک ظرفیت جریان مشخصی دارد که بر اساس سطح مقطعش (برحسب میلی متر مربع میلی متر مربع مم اثر mm²) تعیین می شود. برای مثال، مدار روشنایی معمولاً به کابل هایی با سطح مقطع کوچک (۱٫۵ mm²) نیاز دارد، اما مدار پریزها یا کولر گازی به کابل بزرگ تر (مثلاً ۲٫۵ یا بیشتر) نیازمند است. اگر کابل کوچکتر از نیاز باشد، هنگام عبور جریان، کابل داغ شده و حالت خطرناکی فراهم می آید.
مثال واقعی:
در یک واحد آپارتمانی مدل معمولی، فرض کنید برای روشنایی با لامپ های LED جمعاً ۱۰۰ وات، برای پریزها با وسایل برقی متنوع (یخچال، تلویزیون، لوازم آشپزخانه) که مجموعاً مثلاً جریان ۱۰–۱۵ آمپر دارند، کابل ۲٫۵ mm² مناسب است. اما اگر کولر گازی نصب شود (مثلاً ۱٫۵ کیلووات)، نیاز به کابل ۴ mm² یا بیشتر است.
پیامدهای نادیده گرفتن:
- کابل بیش از حد داغ می شود → ذوب شدن عایق، خطر آتش سوزی
- افت ولتاژ زیاد → وسایل برقی نتوانند عملکرد مناسب داشته باشند
- عمر کوتاه تجهیزات برقی

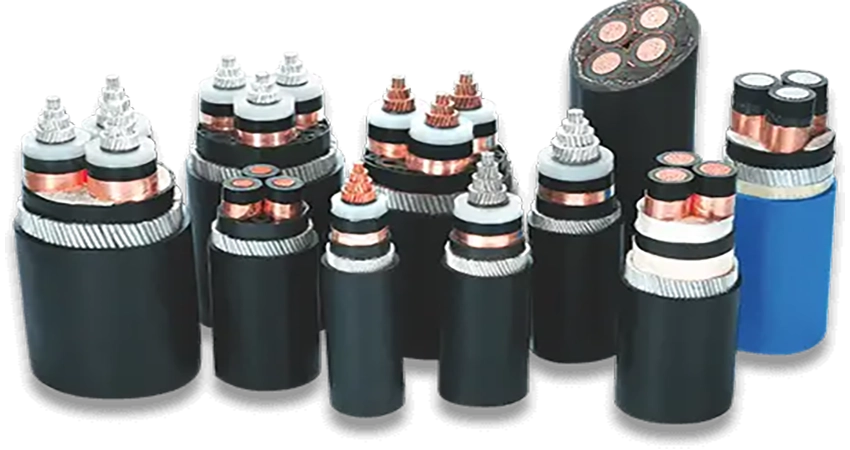

ولتاژ نامی و شرایط محیطی
کابل ها دارای ولتاژ نامی (برای مثال ۳۰۰/۵۰۰ ولت، ۴۵۰/۷۵۰ ولت یا بیشتر) هستند و باید متناسب با ولتاژ شبکه برق ساختمان انتخاب شوند. اگر ولتاژ کابل کمتر از آنچه شبکه اعمال می کند باشد، احتمال شکست عایق و نشت جریان شدید افزایش می یابد.
پیامدهای نادیده گرفتن:
- خرابی عایق بر اثر گرما یا رطوبت
- اتصالات با خوردگی یا آسیب ایجاد شده در طول زمان
- افت جریان مؤثر یا آژیر خطر ایمنی
کابل آلومینیوم xlpe به دلیل وزن کمتر و هزینه کمتر گزینه ای مناسب در شرایطی است که محیط نصب مناسب باشد، اما باید مطمئن شد که عایق و پوشش بیرونی مقاوم در برابر دما و رطوبت داشته باشد و اتصالات به گونه ای انجام گیرند که از خوردگی و اتصالات شل جلوگیری شود.

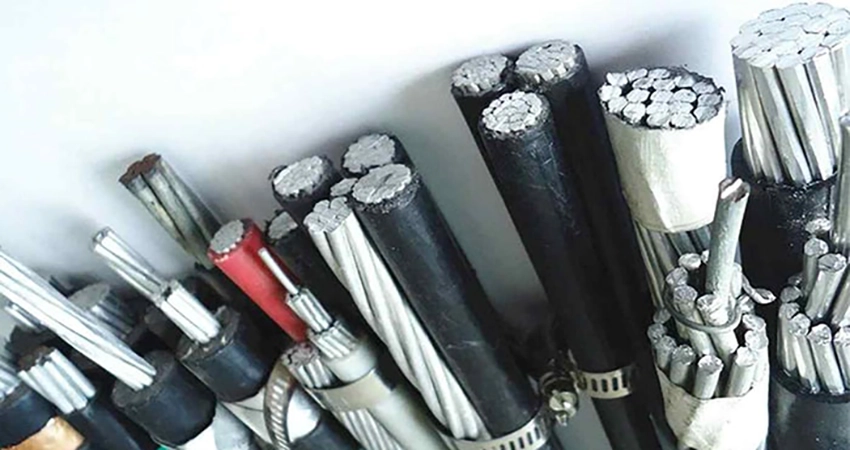

جنس هادی: مسی یا آلومینیومی، مزایا و معایب
دو جنس هادی رایج در ساختمان عبارت اند از سیم یا کابل مسی و کابل آلومینیوم. مس دارای هدایت بالاتر، مقاومت کمتر، انعطاف بیشتر، و مقاومت بیشتر در مقابل خوردگی است. اما گران تر است و سنگینی بیشتر دارد. آلومینیوم ارزان تر و سبک تر است، مخصوصاً در کابل های ضخیم یا مسیرهای طولانی. اما برای دستیابی به مقاومت معادل، باید سطح مقطع آن بیشتر باشد و اتصالات خاص برای جلوگیری از خوردگی به کار روند.
مثال واقعی:
برای کابل اصلی ورودی واحد یا تابلو مشترک (مثلاً کابل تأمین برق واحد به تابلو) اگر بار زیاد باشد، ممکن است انتخاب کابل مسی بهتر باشد. اما اگر طول مسیر خیلی بلند است یا هزینه کابل و نصب برای چند واحد زیاد می شود، کابل آلومینیوم ممکن است گزینه اقتصادی تر باشد.
پیامدهای نادیده گرفتن:
- استفاده از کابل آلومینیومِ سطح مقطع ضعیف منجر به گرمایش، افت ولتاژ زیاد و خطر اتصال نامناسب
- استفاده از کابل مسی گران تر ولی اگر در مسیرهای طولانی بهینه نشده باشد، هدررفت هزینه و مشکلات نصب
کابل آلومینیوم pvc به عنوان گزینه اقتصادی در ساختمان ها مطرح است؛ در مواردی که هزینه و وزن کابل مهم هستند، استفاده از کابل آلومینیوم با سطح مقطع مناسب و اتصالات استاندارد می تواند یک راه حل مناسب باشد.
نوع و کیفیت عایق و پوشش خارجی کابل
عایق داخلی و پوشش خارجی کابل (روکش) نقش مهمی در محافظت در برابر نیروهای مکانیکی، آب، رطوبت، اشعه UV، مواد شیمیایی و دمای بالا دارد. انواع عایق رایج عبارت اند از پی وی سی (PVC)، XLPE (پلی اتیلن کراس لینک شده)، EPR و غیره. ضخامت عایق، تراکم آن، مقاومت حرارتی، مقاومت در برابر ترک خوردگی و کیفیت روکش بیرونی همگی مؤثرند.
پیامدهای نادیده گرفتن:
- نفوذ رطوبت به داخل هادی یا اتصالات → خوردگی
- شکست عایق، نشتی جریان، برق گرفتگی
- آسیب به عایق در اثر نور خورشید یا حرارت زیاد
در استفاده از کابل آلومینیوم، عایق مناسب بسیار مؤثر است چون هادی آلومینیوم نسبت به شرایط محیطی حسّاس تر است؛ عایق با کیفیت پایین می تواند مشکلات خوردگی را تشدید کند.
افت ولتاژ و طول مسیر کابل
وقتی کابل طولانی است یا جریان بیشتر از حد انتظار عبور می کند، افت ولتاژ افزایش می یابد. افت ولتاژ یعنی ولتاژ در نقطه مصرف کمتر از مقدار نامی می شود که منجر به ضعف در روشنایی، کاهش توان تجهیزات برقی و افزایش مصرف برق می شود. محاسبه دقیق افت ولتاژ با فرمول های مهندسی امکان پذیر است، و انتخاب کابل با سطح مقطع مناسب و جنس مناسب هادی این افت را کنترل می کند.
مثال واقعی:
فرض کنید یک واحد آپارتمانی با تابلو برق در نقطه ورودی ساختمان واقع شده است و پریزهای آشپزخانه در فاصله ۲۰ متر از تابلو هستند. اگر کابل انتخابی سطح مقطع کمی داشته باشد، ولتاژ در پریز ممکن است چند ولت کمتر از مقدار نامی شود، که باعث می شود یخچال یا موتور کولر با قدرت کمتری کار کند یا سر و صدا داشته باشد.
پیامدهای نادیده گرفتن:
- تجهیزات برقی عملکرد ضعیف
- مصرف برق بیشتر، هزینه برق بالاتر
- لوازم برقی ممکن است فشار بیشتری تحمل کرده و زودتر خراب شوند
جمع بندی و توصیه نهایی
در انتخاب کابل برای ساختمان مسکونی، ترکیب دقیق بین سطح مقطع مناسب، ولتاژ نامی و شرایط محیطی، جنس هادی (مسی یا آلومینیومی)، کیفیت عایق و پوشش و کنترل افت ولتاژ ضروری است. کابل آلومینیوم گزینه اقتصادی ارزشمندی است به شرطی که سطح مقطع جبران کننده مقاومت بیشتر، اتصالات استاندارد و عایق مناسب داشته باشد. با رعایت استانداردهای ملی و بین المللی و استفاده از محاسبات دقیق، می توان انتخاب کابل را به گونه ای انجام داد که هم ایمنی حفظ شود و هم هزینه ها در درازمدت کاهش یابد. اگر در پروژه خاصی هستید، پیشنهاد می شود با یک مهندس برق مشورت کنید و مشخصات دقیق بار، مسیر و شرایط محیطی را در نظر بگیرید.
